PEPP 多孔質フォーム 透水 吸音材
特徴
多孔構造で厚みのある材料です。多孔構造のため、排水性に優れており、埋設した際の表面の水分を透水しやすい効果があります。独立気泡の均質な空隙を持つため、排水性能において上下左右と方向を選びません。
軽量でありながら、高い強度があります。
- 原料がポリプロピレンですので、燃焼時も有害物質が発生しません。
- 非常に高い吸音効果があります。
- 独立気泡の構造であることから、フォーム自体に水分を吸収することがありません。
- 切断などの加工性に優れています。
- 酸・アルカリなどに侵されにくい素材ですので安心して使用できます。
仕様
素材：多孔質発泡ポリプロピレン 規格サイズ：60mm×900mm×1,200mm（成型品の場合は別途ご相談ください）
用途
土木関連の排水環境整備 農業 防音対策用吸音材 屋上緑化用材料 ゴルフ場やグランド、スキー場の水平排水
素材説明
多孔質発泡ポリプロピレン
価格・仕様についてはお問い合わせください。
商品説明

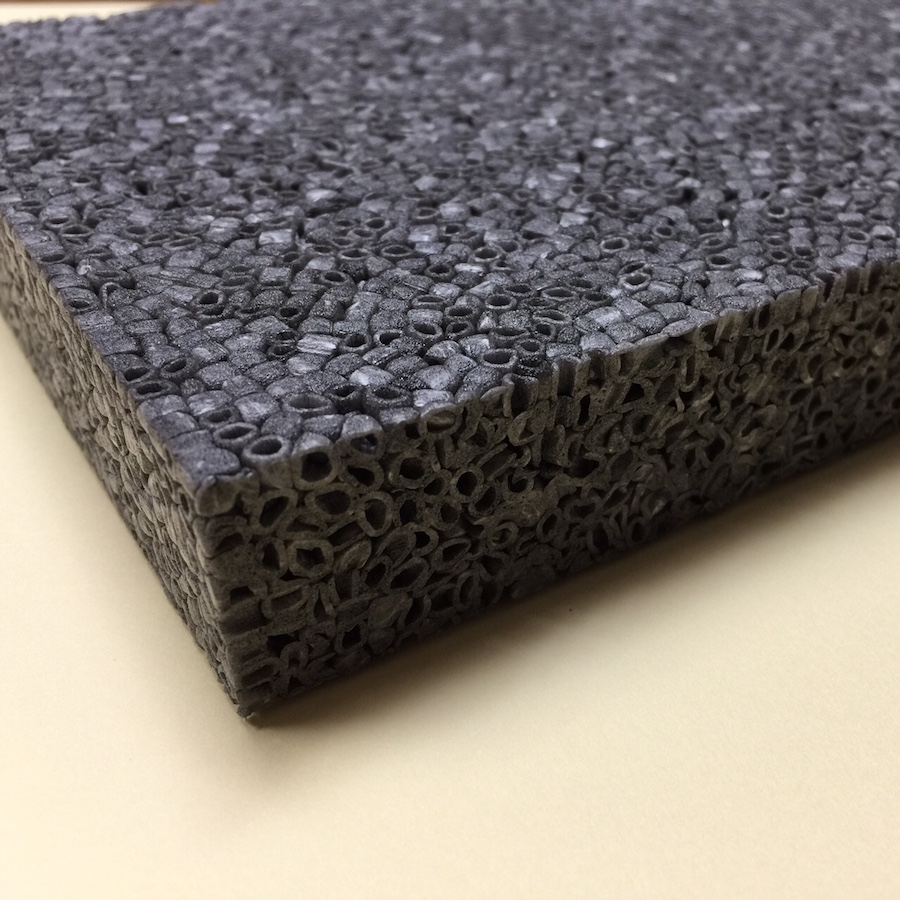

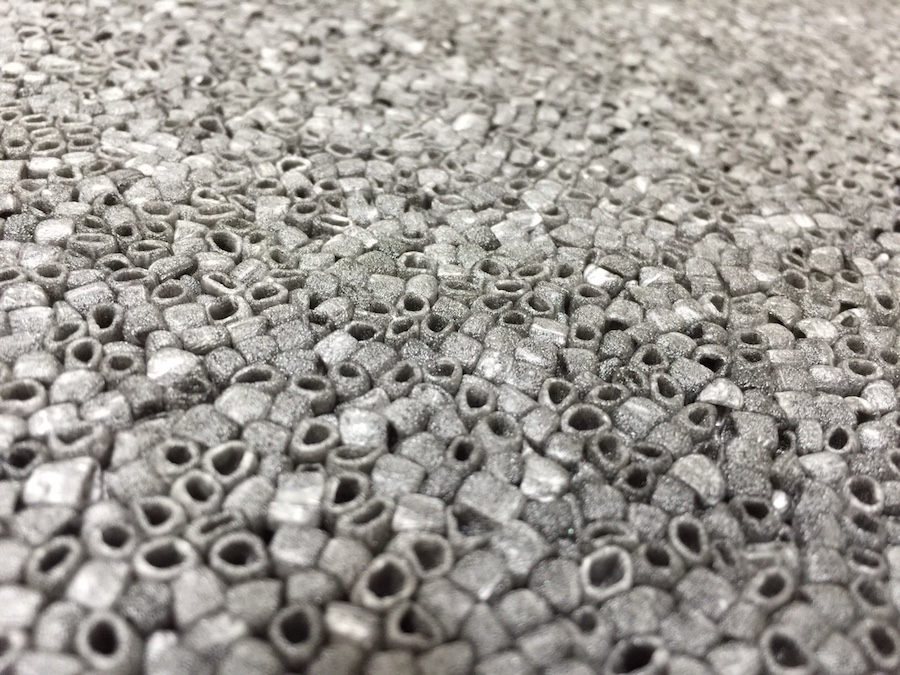

ストロー（マカロニ）状に発泡したポリプロピレンフォームです。非常に多孔質で、軽量で且つ高い強度、靭性（じんせい）を併せ持つ材料です。発泡ビーズを金型に充填して成型する独立気泡のフォーム状（ブロック）製品となりますので、製品自体に吸水性が無く、二次加工性、排水性及び、断熱性その他の性能を長期有します。
フォーム自体は非常に加工性が良く、切断が非常に容易です。一般的な木工具やカッターナイフなどで加工でき、自在に切断することができます。
1㎡あたり12トンの荷重（短期）に耐える剛性（圧縮強度）があるため、土中に埋設し地面を支える用途に使用可能です。
どの角度でも優れた排水性能を発揮することができ、又、同じ排水性能を持つ綺麗な砂利や砂との混合物より軽量であるため、施工時に容易に埋設することが可能ですので、工期の短縮、省力化に貢献いたします。

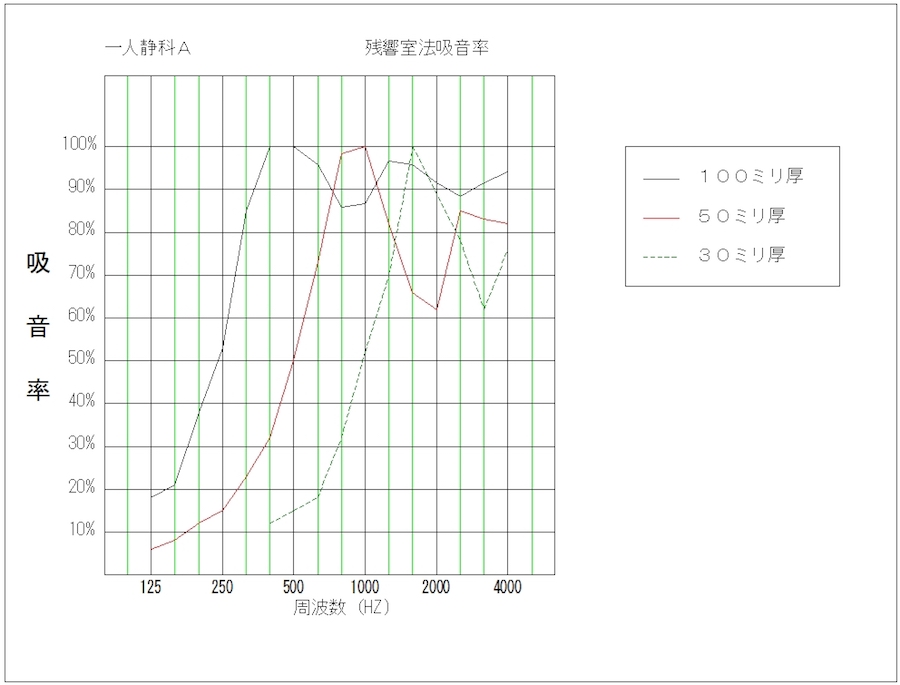

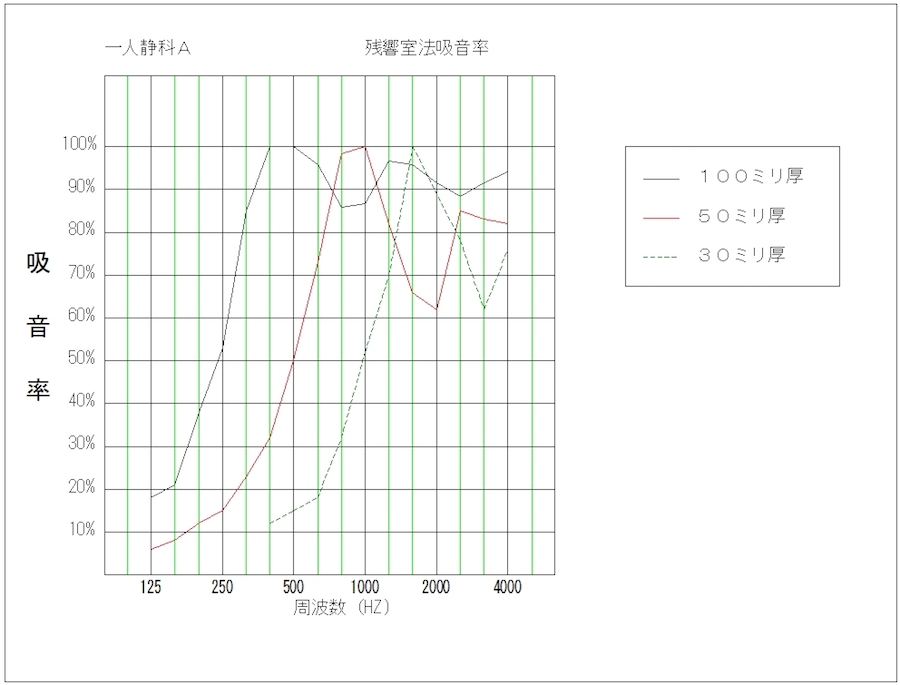

この多孔質フォームのもう一つの大きな特徴は、非常に優れた吸音性能にあることです。５００〜１０００Hzにおいて、残響室法吸音率は５０％以上の性能を有しています。現在、工事現場の防音対策として大きく貢献している実績を持ちます。
一般性能
| 項目 | 条件 | 単位 | 多孔質フォーム | 試験方法 |
| 気泡構造 | 独立気泡 | |||
| かさ密度 | g/㎠ | 0.045 | JSP法 | |
| 空隙率 | % | 30 | JSP法 | |
| 圧縮強度 | 圧縮歪み５％ | N/㎠(kgf/㎠) | 11.7(1.2) | JIS Z 0234 |
| 圧縮歪み２５％ | N/㎠(kgf/㎠) | 20.5(2.1) | ||
| 曲げ強度 | N/㎠(kgf/㎠) | 28.4(28.9) | JIS K 7221 | |
| 曲げ弾性率 | N/㎠(kgf/㎠) | 509(52) | ||
| 透水係数 | 面内方向 | cm/sec | 1~2*10-1 | JIS A 1218 改良法 |
| 垂直方向 | 1~2*10-1 | |||
| 熱伝導率 | 測定温度２３℃ | W/m・K(kcal/mhr℃） | 0.044(0.038) | JIS A 1413 |
物性値は測定値であり、保証値ではありません。
