押出ゴムスポンジ、押出ゴム

oshidashigomusupo

特徴

  • 押出形状であるために同じ形状の物を紐状に生産することができます。
  • 天然ゴム、合成ゴム(各種)共に生産可能です。
  • ノンハロゲンの難燃EPDMゴムスポンジも生産可能です。(UL94V0相当)
  • 硬質、スポンジも硬度調整が可能です。
  • 製品にテフロンコーティングを行うことにより摺動性のあるゴムにします。
  • 柔らかいスポンジタイプと、硬いソリッド(無発泡)の二重(共有)押出も可能です。
  • 小ロット生産も可能です(数量に合わせて生産いたします)
  • 一般的には黒色ですが、着色して生産することも可能です。
  • 空洞のあるホース状の生産も可能です。
  • 施工しやすいように、両面テープをつける事ができます。







素材説明

合成ゴム各種 CR(クロロプレン)ゴム、EPDM(エチレンプロピレンジエン)ゴム、NBR(ニトリルブタジエン)ゴム、CSM(ハイパロン)ゴム、IIR(ブチルゴム)、FKM(フッ素)ゴム、 天然ゴム(NR)

商品説明

口金を利用して押出成形を行うゴム製品です。一般的には紐状となっており、巻いた状態で出荷いたします。

基本的に、ゴムはソリッドと呼ばれる発泡していない製品と、スポンジと呼ばれる発泡したものとがあります。ソリッドは、ゴム本来の性能が十分に発揮される特徴があります。スポンジは発泡させているために、軽量、衝撃吸収能力がありますがソリッドと比べると耐久性が落ちる場合があります。押出製法は、同じ形状のものが長く生産できるところに大きなメリットがります。口金から吐出して架硫工程を行いながら製品の形状が固められていきます。押し出しゴムは製品が安定するまでに7日ほどの養生期間を要し、寸法(特に長さ方向)が安定します。

以下の3つの生産工場にてオリジナルの形状が作成することができます。大きさは3ミリ程度から50φ程度が可能です。

生産工場A

 区分硬度色調備考

CR

(クロロプレンゴム)

一般40°~90°黒色
色物50°~70°各色
難燃70°黒色車両燃焼試験合格品
難燃70°各色車両燃焼試験合格品
導電性70°黒色

EPDM

(エチレンプロピレンゴム)

一般50°~90°黒色抗菌仕様もあり
色物60~70°各色
難燃60°~70°黒色

ノンハロゲン

UL-94 V-0相当

NBR

(ニトリルブタジエンゴム)

一般50~85°黒色
色物70°各色

NR

(天然ゴム)

一般40~90°黒色
色物60~80°各色

生産ロット  小ロット生産が可能な工場です。以下の表を目安にしてください。

 種類生産対応寸法備考

押出合成ゴム

(ソリッド)

50mから

少量の場合は要相談

合成ゴム

(スポンジ)

100mから少量の場合は要相談

二重押出品

(スポンジ+ソリッド)

1000mから少量の場合は要相談

シリコーンゴム

(ソリッド)

 30mから

少量の場合は要相談

シリコーンゴム

(スポンジ)

30mから少量の場合は要相談

フッ素ゴム

(ソリッド)

30mから少量の場合は要相談

フッ素ゴム

(スポンジ)

30mから 少量の場合は要相談

生産工場Aの場合、金型は口金技術料となり金型の扱いではありません。よって、金型預かり書の発行はできませんのでご了承ください。

形状によっては制作できない場合もありますので、必ず詳細な用途・図面などが必要となります。



押出ゴム成型のテフロンコーティング

ゴムの表面にテフロンコーティングを施すことができます。ゴムは非常に摩擦が大きいので摺動性(滑りやすさ)を上げる事ができます。インライン(製造工程中)にてカコウできますので非常に密着性、剥がれにくい特性が大きく、コストパフォーマンスに優れています。電磁膜圧計により、μm(ミクロン)単位の膜厚測定が可能です。

テフロンコーティングの特性表

 タイプ特徴被膜
TYPE4

広い温度範囲で優れた柔軟性があり、寒冷地においても表面にクラック(亀裂)が入りにくい強靭な被膜です。

色調:半光沢タイプ

静摩擦係数:0.08~0.10

連続使用可能温度:-30~100℃

間欠使用温度:~130℃

耐薬品性:無機酸、油、ガソリン

耐摩耗性:3000回以上(ヘイドン往復摺動試験



TYPE5

固着防止、異音防止に優れた、低摩擦被膜です。

低摩擦係数:スリップのない滑らかな被膜

耐摩耗性:ドアシール材に充分な耐摩耗性

きしみ音防止:異音防止効果が高い(対ガラス、対塩ビ)

色調:艶消し、半光沢

動摩擦係数:0.32~0.38

連続使用温度:~120℃

 TYPE7

 光沢が少なく、耐摩耗性、固着防止に優れています。

色調:黒色

動摩擦係数:0.22

連続使用温度:~130℃

間欠使用温度:~190℃

上記は、ゴム製品の性能ではなく、テフロンコーティング被膜の性能特徴になりますので、ご注意ください。

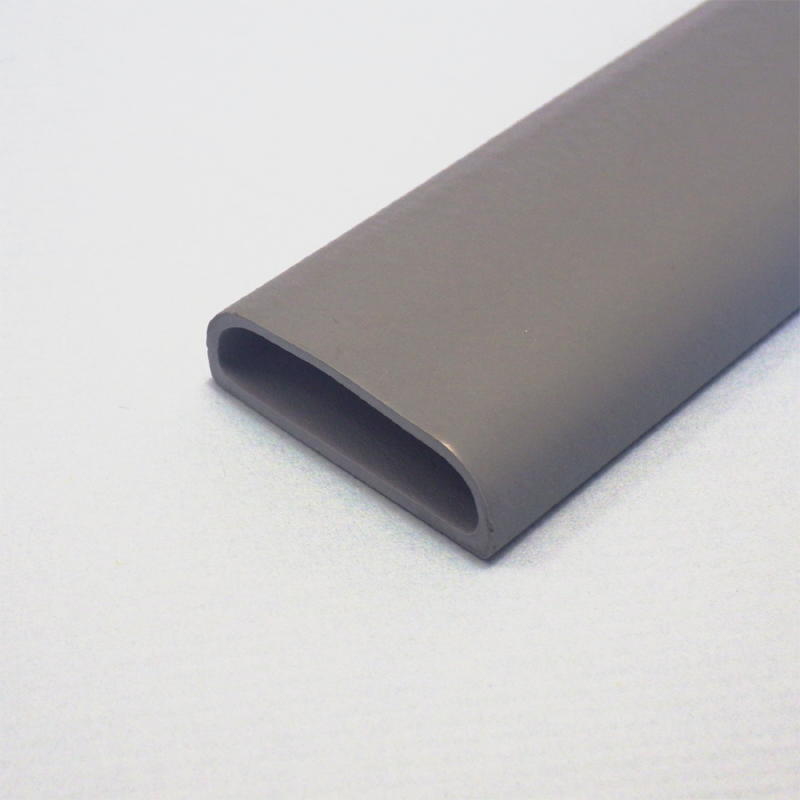

以下の灰色の製品はテフロンコーティングを施した製品写真です。

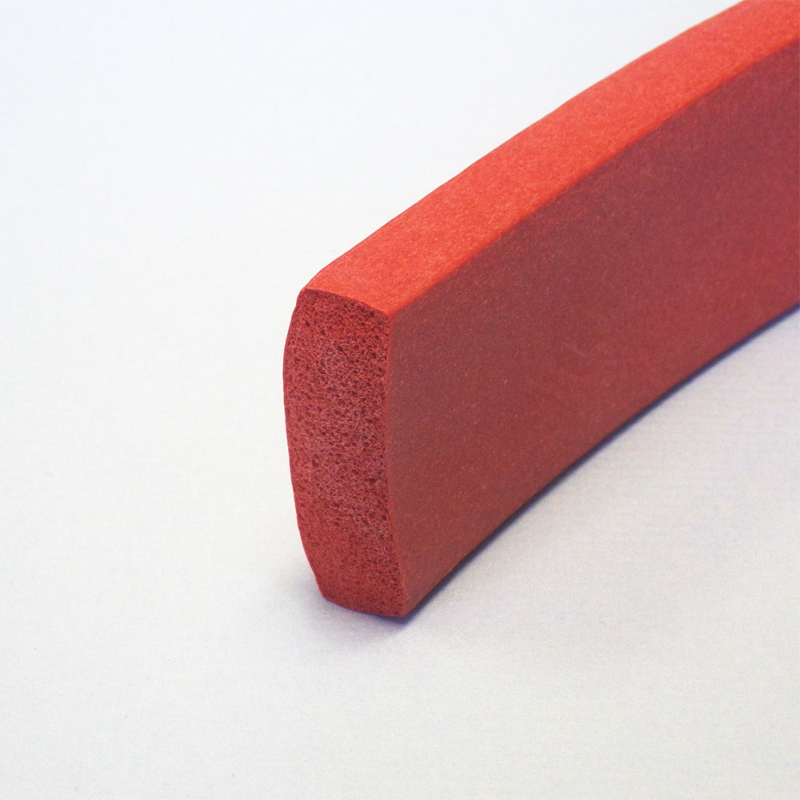

黒色:合成ゴム(ソリッド)、乳白色:シリコーンゴム(円筒ソリッド)、弁柄色:シリコーンゴム(スポンジ)



生産工場B 商品名:サンクス

汎用押出ゴムにおいて、コストパフォーマンスに優れた工場です。EPDMスポンジにおいて着色も可能で、体育館などの目地材として使われるエキスパンションゴムなども生産しております。



ソリッド製品

 区分硬度色調備考

CR

(クロロプレンゴム)

一般30°~50°、65°、80°黒色
難燃60°黒色

EPDM

(エチレンプロピレンゴム)

一般5°、30°~80°黒色

難燃仕様あり

(V-0)

色物40~80°色物抗菌仕様あり

スポンジ製品

 区分硬度色調備考

CR

(クロロプレンゴム)

一般22°、35°、41°黒色

EPDM

(エチレンプロピレンゴム)

一般15°、18°、33°、40°、黒色
難燃22°黒色厚生労働省85号合格
色物18°、35°各色

EPDMは合成ゴムの中でも非常に優れた耐候性、耐熱性を有しています。また、食品衛生法”厚生労働省告示85号”に適合した製品も取り揃えております。抗菌仕様の製品も取り揃えています。

EPDMソリッド難燃仕様データ

 試験方法試験結果備考
UL-94に準拠UL規格 V-0に相当2mm厚以上

 EPDMソリッド抗菌仕様データ

1試験方法 JIS Z 2801(フイルム密着法)及びJIS L 1902(ハロー法)の抗菌性試験方法に準じて検体の抗菌効力を評価した。

2試験菌株 黄色ブドウ球菌 IFO 12732, 大腸菌 IFO 3972

3試験結果 フィルム密着法による抗菌効果

 測定 生菌数(CFU)
黄色ブドウ球菌大腸菌
BLANK35℃、24時間後

9.7*10^2

 2.1*10^7
EPDMソリッド<10<10

ハロー法による抗菌効果(35℃、24時間後)



EPDMスポンジ 参考物性値

主要項目単位測定値 備考
密度MG/㎡0.25 JIS K 6268に準拠
硬さ-18 JIS K 6253に準拠(タイプE硬度計)
引張強さMPa0.71JIS K 6251に準拠
 伸び%300
圧縮応力MPa25%0.024JIS A 5750に準拠
50%0.128JIS A 5750に準拠
圧縮永久歪%常温33JIS A 5750に準拠
70℃79JIS A 5750に準拠

 表中の数値は測定結果です。物性の目安として参考にしてください。測定条件が無い限り20℃です。

EPDMスポンジ 抗菌仕様データ

品番TER-65Sは食品衛生法”厚生労働省告示第85号”に合格しています。

1試験方法 JIS Z 2801(フイルム密着法)及びJIS L 1902(ハロー法)の抗菌性試験方法に準じて検体の抗菌効力を評価した。

2試験菌株 黄色ブドウ球菌 IFO 12732, 大腸菌 IFO 3972

3試験結果 フィルム密着法による抗菌効果

 測定生菌数(CFU)
黄色ブドウ球菌大腸菌
BLANK35℃、24時間後9.7*10^62.1*10^7
EPDMカラースポンジ<10<10

 ハロー法による抗菌効果(35℃、24時間後)

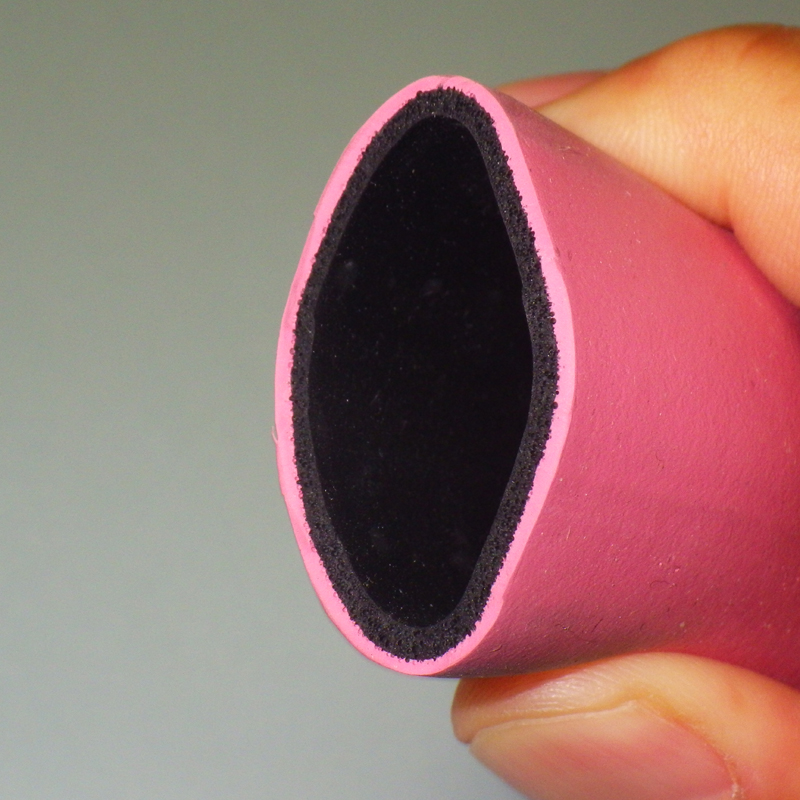

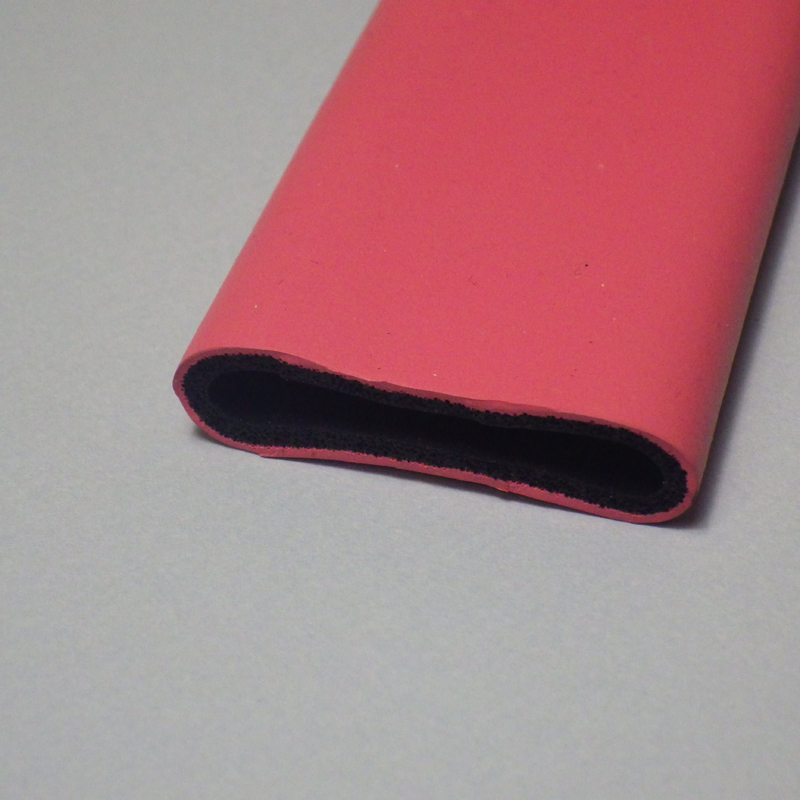

ハイブリッド構造 スポリッド(ソリッドゴム全面被覆スポンジ)





生産工場C

規格在庫品

規格品に対して豊富の品種を持っている工場です。主にCR(クロロプレン)系を得意としています。

種類によっては、テープ付も対応できます。

物性データ

 試験項目CR
見掛密度0.40g/cm3
 かたさ 20
 引張強さ 1.5MPa
  M100 0.3MPa
伸び 300%
 吸水率 5wt%以下
 圧縮応力 400gf/cm2
 耐オゾン性 48hrノンクラック
  使用温度範囲 -25℃~100℃



角紐規格表

寸法(mm)梱包(m)寸法(mm)梱包(m)寸法(mm)梱包(m)寸法(mm)梱包(m)
3*52005*405010*1010018*18100
3*82005*5010010*1210018*20100
3*10200寸法(mm)梱包(m)10*1510018*25100
3*152006*620010*1810018*3050
3*202006*820010*20100寸法(mm)梱包(m)
3*251006*1010010*2510020*2050
3*301006*1510010*3010020*2550
3*401006*2010010*355020*3050
寸法(mm)梱包(m)6*255010*405020*3550
4*82006*305010*505020*4050
4*102006*4050寸法(mm)梱包(m)20*5025
4*151006*5010012*12100寸法(mm)梱包(m)
4*20100寸法(mm)梱包(m)12*1510025*2550
4*251007*720012*2010025*3050
4*301007*1510012*2510025*3550
寸法(mm)梱包(m)寸法(mm)梱包(m)12*3010025*4025
5*52008*8100寸法(mm)梱包(m)25*5025
5*82008*1010015*15100寸法(mm)梱包(m)
5*102008*1210015*1810030*3025
5*122008*1510015*2010030*4025
5*151008*205015*2510030*5025
5*201008*255015*3050寸法(mm)梱包(m)
5*251008*305015*355040*4020
5*30508*405015*4050寸法(mm)梱包(m)
5*35508*505015*505050*5020





 丸紐

寸法(mm)梱包(m)
300
300
300
200
7φ200
8φ200
9φ100
10φ100
12φ100
13φ100
15φ50
18φ50
20φ50



 角管

寸法(mm)

A*B(肉厚)

梱包(m)
10*10(3t)100
10*15(3t)100
10*20(3t)100
12*12(3t)100
15*15(3.5t)100
15*20(3.5t)100
18*18(4t)50
20*20(4t)50
20*25(4t)50
20*30(4t)50
20*35(4t)50
20*40(4t)50
25*30(4t)50

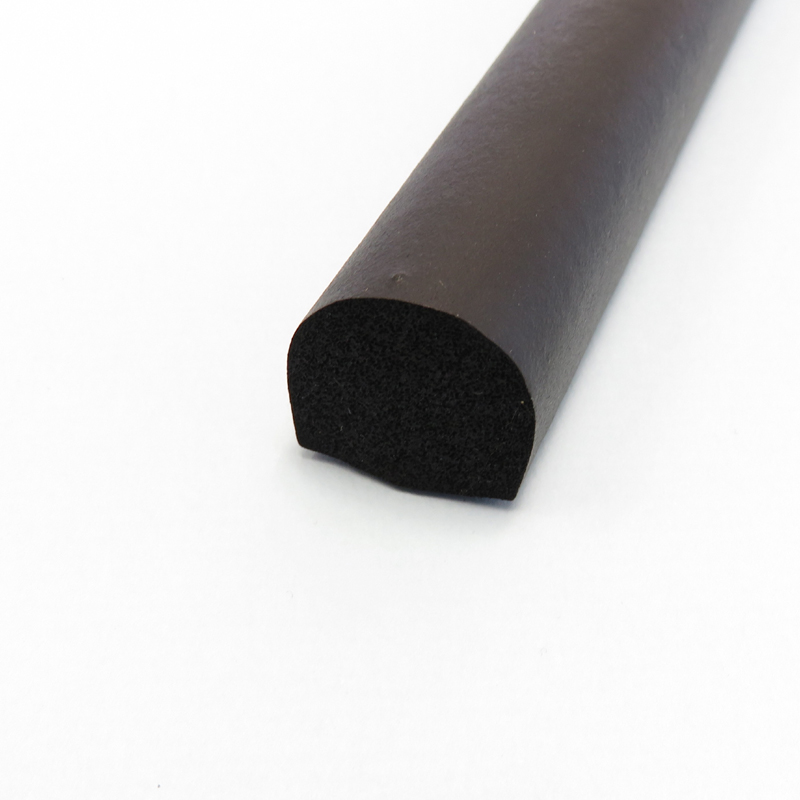

甲丸

寸法(mm) A*B梱包(m)
10*10100
15*10100
15*15100
20*10100
20*15100
20*2050

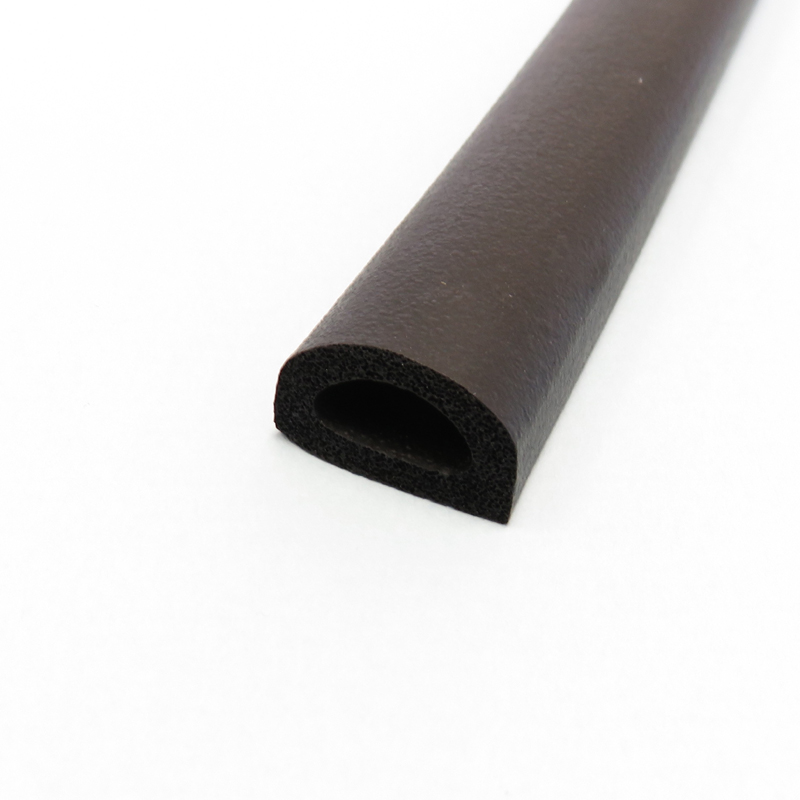

甲丸管

寸法(mm)

A*B

梱包(m)
11*1750
10*1950
16*950
