オフィシャルブログ

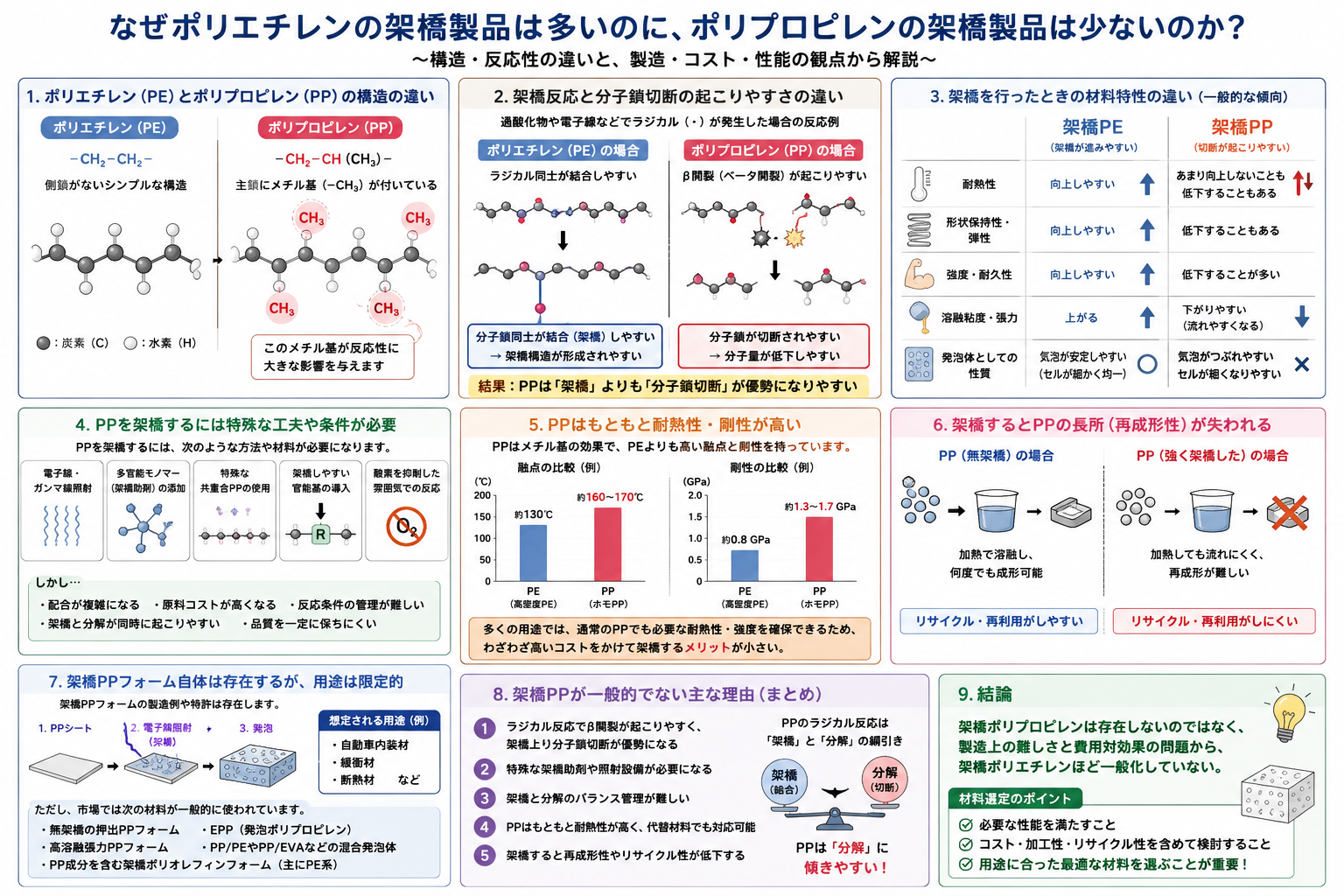

なぜ架橋ポリエチレンは多いのに、架橋ポリプロピレンは少ないのか？
生成AIに、なぜ架橋のポリプロピレンの材料がないのか尋ねました。
面白い結果が出ましたので掲載します。以下、生成AIの回答です。
架橋ポリプロピレンが存在しないわけではありません。
正確には、架橋ポリエチレンほど一般的な材料として流通しておらず、特定用途や研究・特許製品に限られている、という状態です。
実際に、電子線照射と多官能モノマーを組み合わせてポリプロピレンを架橋した研究や、架橋ポリプロピレンフォームを製造する特許があります。したがって、技術的に架橋できないわけではありません。(サイエンスダイレクト)
最大の理由は、PPでは「架橋」より「分子鎖の切断」が起こりやすいこと
ポリエチレンとポリプロピレンの分子構造を簡略化すると、次のようになります。
- ポリエチレン：－CH₂－CH₂－
- ポリプロピレン：－CH₂－CH（CH₃）－
ポリプロピレンには、主鎖から突き出した**メチル基（－CH₃）**があります。
架橋剤、過酸化物、電子線などによってポリマー中にラジカルが生じると、ポリエチレンでは、別の分子鎖にできたラジカル同士が結合しやすくなります。これが分子鎖同士をつなぐ架橋になります。
一方、ポリプロピレンでは、メチル基が付いた炭素にラジカルが生じた後、分子鎖同士が結合する前に、近くの炭素―炭素結合が切れる**β開裂（ベータ開裂）**が起こりやすい性質があります。
つまり、両者には次のような違いがあります。
ポリエチレン
ラジカル発生 → 分子鎖同士が結合 → 架橋しやすい
ポリプロピレン
ラジカル発生 → β開裂 → 分子鎖が短くなりやすい
過酸化物でポリプロピレンを処理すると、架橋よりも分子鎖切断が優勢になることは、ポリプロピレンのラジカル反応に関する研究でも報告されています。(ACS Publications)
PPでは架橋処理が、かえって強度低下につながることがある
架橋では分子鎖同士をつなぎ、三次元の網目構造をつくることが目的です。
しかし、ポリプロピレンで分子鎖切断が多く発生すると、分子量が低下します。その結果、条件によっては次のような変化が生じます。
- 溶融粘度が低下する
- 溶融時の張力が低下する
- 引張強度や耐衝撃性が低下する
- 材料が脆くなる
- 発泡時に気泡を保持しにくくなる
そのため、PPを通常のPEと同じ感覚で過酸化物架橋しようとしても、「分子鎖をつなぐ反応」より「分子鎖を切る反応」が進み、期待した架橋効果を得にくいのです。
実際には、この性質を逆に利用し、過酸化物によってPPの分子鎖を適度に切断し、流動性を高める「コントロールドレオロジーPP」という技術もあります。PPに対する過酸化物処理は、架橋技術というよりも、溶融粘度や流動性を調整する技術として利用されることが多いのです。(ACS Publications)
PPを架橋するには補助材料や特殊な条件が必要
ポリプロピレンでも、次のような方法を使えば架橋できます。
- 電子線やガンマ線を照射する
- 多官能アクリレートなどの架橋助剤を加える
- 特殊な共重合PPを使用する
- 架橋しやすい官能基をPPに導入する
- 酸素を抑えた雰囲気で反応させる
- 架橋と分子鎖切断のバランスを精密に調整する
電子線だけを照射するとPPでは分解反応も起こりやすいため、トリアリル系などの多官能モノマーを加え、ラジカルを架橋反応へ誘導する方法が研究されています。また、架橋しやすいスチレン基を組み込んだPP共重合体から、高いゲル分率を持つ架橋PPを製造した研究もあります。(サイエンスダイレクト)
しかし、これらは通常の架橋PEよりも、
- 配合が複雑になる
- 原料価格が高くなる
- 反応条件の管理が難しい
- 架橋と分解が同時に起こりやすい
- 品質を一定に保ちにくい
という問題があります。
PPは、もともとPEより耐熱性と剛性が高い
ポリエチレンを架橋する大きな目的は、加熱時に形が崩れにくくすることや、耐熱性、耐久性、圧縮後の回復性を高めることです。
一方、ポリプロピレンはメチル基を持つことにより、一般的なポリエチレンよりも高い融点と剛性を持っています。そのため、多くの用途では、わざわざ高い費用をかけて架橋しなくても、通常のPPで必要な耐熱性や強度を確保できます。(株式会社プライムポリマー)
これは化学反応だけでなく、経済性の問題でもあります。
架橋PPをつくることは可能でも、通常のPP、ブロックPP、高溶融張力PP、長鎖分岐PPなどで必要な性能を実現できるなら、架橋処理を追加するメリットが小さくなります。
架橋すると、PPの長所である再成形性も失われる
PPは熱可塑性樹脂です。加熱すると軟化・溶融するため、射出成形、押出成形、熱成形、再溶融などができます。
しかし、強く架橋すると分子が三次元の網目状につながるため、加熱しても通常のPPのようには流れなくなります。その結果、
- 再溶融しにくい
- 成形条件が限定される
- 端材を再利用しにくい
- マテリアルリサイクルが難しくなる
という問題が生じます。
架橋PPフォームに関する特許でも、架橋部分やゲルが発泡体の均一性、表面状態、リサイクル性に悪影響を与える可能性が指摘されています。(Google Patents)
架橋ポリプロピレンフォーム自体は存在する
架橋ポリプロピレンフォームについても、製造例や特許は存在します。
例えば、電子線照射によってPPを架橋し、その後発泡させる方法が研究されており、自動車内装材などへの使用が想定されています。また、架橋PPフォームやPP・PE混合架橋フォームに関する複数の特許も公開されています。(サイエンスダイレクト)
ただし、市場全体では次の材料の方が一般的です。
- 無架橋の押出PPフォーム
- EPP（発泡ポリプロピレンビーズ成形品）
- 高溶融張力PPを使用した発泡体
- PPとPE、EVA、エラストマーなどを混合した発泡体
- PP成分を含む架橋ポリオレフィンフォーム
製品名に「架橋ポリオレフィンフォーム」と表示され、PPが含まれていても、主成分や架橋反応の中心がPE系である場合もあります。
結論
架橋PPが一般的でない理由は、単純に「PPが架橋できないから」ではありません。
PPは架橋反応と同時にβ開裂による分子鎖切断が起こりやすく、安定した架橋構造をつくるのが難しいためです。
さらに、
- 特殊な架橋助剤や照射設備が必要になる
- 架橋と分解の管理が難しい
- PPはもともと比較的耐熱性が高い
- 高溶融張力PPなどで代替できる
- 架橋すると再成形性やリサイクル性が低下する
という事情があります。
したがって、表現としては、
架橋ポリプロピレンは存在しないのではなく、製造上の難しさと費用対効果の問題から、架橋ポリエチレンほど一般化していない
とするのが最も正確です。
以上が、生成AIの回答です。
一般的な材料は、コスト、製造面での優位性、もしくは必要とされる用途が噛み合わされることが条件となります。ポリプロピレンは、樹脂として最も比重の軽い部類ですが、現状として必要とされにくい状態にあるのかもしれません。当然使用者としては、架橋であろうが無架橋であろうが使用できれば良いということですから、無架橋のもの、代替できる材料であれば良いのでしょう。
生成AIの回答は、必ずしも正しいとは限りませんので、必ず確認していただきますようお願いいたします。
