ノルシール：全シリーズ　製品概要紹介

NORSEAL:SEALING＆GASKETING FOAMS

ノルシールとはシール（パッキン）材のシリーズ名です。ノルシールの後に素材名がつきます。低圧縮、高止水がシリーズの特徴です。 ノルシールには、以下の種類があります。

ノルシールPVC（NORSEAL PVC）

独立発泡した、軟質発泡PVC（ポリ塩化ビニル）基材のシール（気密、水密）材です。低荷重、低圧縮においても高い気密性、水密性を保持しすることが可能です。

ノルシール PU(NORSEAL POLYURETHANE）

ポリウレタンを主成分とした半独立（半連続）気泡の構造を持つシール（気密）材です。密着性、追従性、復元性が優れる高機能定型（材）です。

ノルシール EX(NORSEAL EXTRUSION)

金型を用いた異形押出発泡製法のシール材です。

• PVC を発泡させたP-3000
• TPE を発泡させたP-4000
• ①のPVC にブチルコーティングを施したBCF

ノルシール シリコーン(NORSEAL SILICONE)

発泡したシリコーンを基材としたシール材です。高い耐熱性、耐寒性、耐薬品性を有し、厚みのバリエーションも豊富です。

ノルシールEP

半連続気泡のEPDMのシール材です。耐候性、耐熱性に優れ、粘着付きセパレーターレスタイプも有しています。

ノルシールPVC（NORSEAL PVC）：製品詳細

• 僅かな圧縮で、気密性と水密性を保持することができるPVC製発泡シートです。
• 軟質PVCの特性を活かして、様々な状況に対応できる気密性シールとして、手軽に扱うことができます。
• EPDM発泡ゴム（半連続気泡）をシール（パッキン）用途として比較した場合、非常に優れた気密性を有しています。

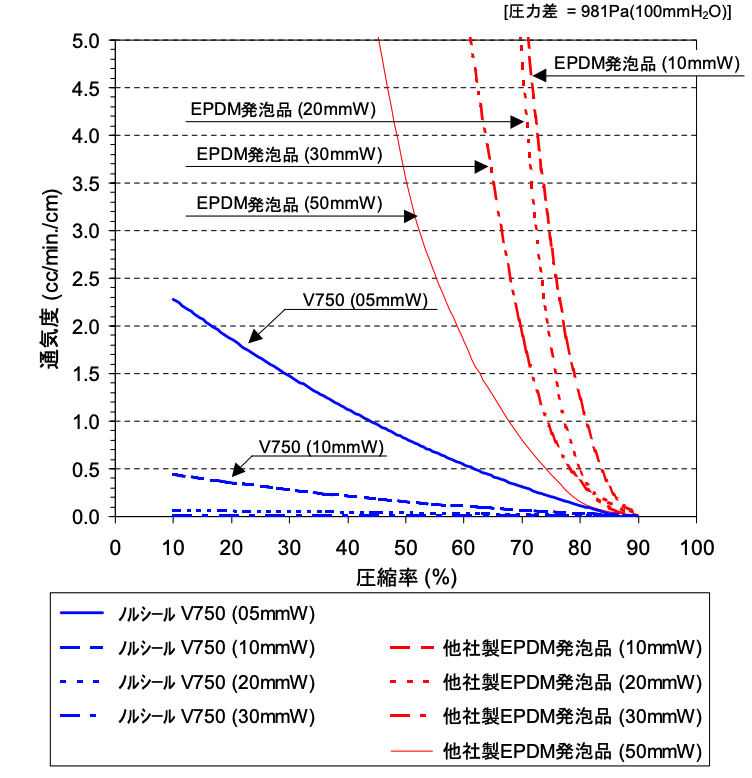

下の図にあるように、ノルシール（V750シリーズ）は僅かな圧縮と、巾において、EPDM発泡ゴム（半連続気泡）より優れたシール（気密）性能があります。非常に高い柔軟性があることにより、凹凸のある部分においても、被着体に馴染み易く気密性を有することが可能です。また、被着体の歪みなどにおいても対応しやすい特徴があります。ノルシールは、片面に粘着加工を施していますので、被着体への取り付けが非常に容易で、コスト削減対応にも対応しやすいシール（パッキン）材です。

ノルシールは、６種類以上のグレードと、それぞれに４段階以上の厚みを持っていますので、状況や用途において幅広く対応が可能です。また、コイル状にスリットして長尺パッキンとして使用するケースと、シート状から任意の形状に断裁や打ち抜き加工をして使用するケースなど、多岐にわたる形状に対応できます。

ノルシールPVCの特徴

• 独立気泡であるために、フォーム内に水分が浸透し難い構造となっています。
• 非常に柔軟性があることから、被着の凹凸に馴染みやすく、高い止水性を保持することが可能です。
• ノルシールは片面粘着を施していますので、使用目的に応じたグレード（硬さ）、厚みを選択することができます。
• ノルシールは、軟質のポリ塩化ビニル製ですので、耐候性、耐薬品性に優れる等に対する耐性が非常に優れています。
• 耐薬品性に優れています。
• ロール状で、被着面から剥がしやすい離型紙が付いており、シール（パッキン）材が伸びてしまうことなく簡単に施行することができます。

ノルシールの製品規格は下記に記載いたします。

ノルシールPVCとEPDM発泡品との比較

上記の数値は当社の管理環境下において測定した一測定値であり、製品の特性を保証する値ではありません。

また、いずれの値も貴社における検証を不要にするものではありません。

ノルシールPVCの製品規格

ノルシールV710シリーズの一般物性

ノルシールは耐久性に優れたポリ塩化ビニルを主成分とし、独立気泡構造を持つ発泡体の片面にアクリル系粘着剤がコーティングされ、非粘着面側には相手材への密着性･追従性に優れる平滑なスキン層を有する高機能定型発泡シール材です。
基材は低圧縮より空気･水･湿分･熱･埃･光等に対するシール性に極めて優れ、離型紙は柔軟な発泡品を貼る際に伸び防止のガイドの役割を併せ持ち、作業性にも優れた特徴を有しております。
ノルシールV710 シリーズの基材はネジ切り特性に優れ、基材を巻き込むことなくネジを締めることが可能である為、基材に下穴を開ける必要がありません。

注）上記数値は改造会社：サンゴバン株式会社の管理環境下において、測定した一測定値であり、製品の特性を保証する値ではありません。
また、いずれの値も貴社における試験及び検証を不要にするものではありません。

ノルシールV730シリーズの一般物性

ノルシールは耐久性に優れたポリ塩化ビニルを主成分とし、独立気泡構造を持つ発泡体の片面にアクリル系粘着剤がコーティングされ、非粘着面側には相手材への密着性･追従性に優れる平滑なスキン層を有する高機能定型発泡シール材です。このノルシールの基材は低圧縮より空気･水･湿分･熱･埃･光等に対するシール性に極めて優れ、離型紙は柔軟な発泡品を貼る際に、伸び防止のガイドの役割を併せ持ち、作業性にも優れた特徴を有しております。ノルシール V730 シリ ーズの基材は反発力が小さいため、容易に圧縮することが可能です。

注）上記数値は改造会社：サンゴバン株式会社の管理環境下において、測定した一測定値であり、製品の特性を保証する値ではありません。
また、いずれの値も貴社における試験及び検証を不要にするものではありません。

ノルシールV750シリーズの一般物性

ノルシールは耐久性に優れたポリ塩化ビニルを主成分とし、独立気泡構造を持つ発泡体の片面にアクリル系粘着剤がコーティングされ、非粘着面側には相手材への密着性･追従性に優れる平滑なスキン層を有する高機能定型発泡シール材です。このノルシールの基材は低圧縮より空気･水･湿分･熱･埃･光等に対するシール性に極めて優れ、離型紙は柔軟な発泡品を貼る際に、伸び防止のガイドの役割を併せ持ち、作業性にも優れた特徴を有しております。
ノルシール V750 シリーズの基材は難燃仕様の極めて柔らかい低密度発泡体です。この基材の反 発力は極めて小さく、薄い相手材を歪ませることなく圧縮して使用可能です。

注）上記数値は改造会社：サンゴバン株式会社の管理環境下において、測定した一測定値であり、製品の特性を保証する値ではありません。
また、いずれの値も貴社における試験及び検証を不要にするものではありません。

ノルシールV760シリーズの一般物性

ノルシールは耐久性に優れたポリ塩化ビニルを主成分とし、独立気泡構造を持つ発泡体の片面にアクリル系粘着剤がコーティングされ、非粘着面側には相手材への密着性･追従性に優れる平滑なスキン層を有する高機能定型発泡シール材です。このノルシールの基材は低圧縮より空気･水･湿分･熱･埃･光等に対するシール性に極めて優れ、離型紙は柔軟な発泡品を貼る際に、伸び防止のガイドの役割を併せ持ち、作業性にも優れた特徴を有しております。
ノルシール V760 シリーズの基材は固めの高密度発泡体です。この基材の気泡は小さく、均一  である為、衝撃吸収材のような働きも併せ持ち、低圧縮より高い止水性能を発揮します。

注）上記数値は改造会社：サンゴバン株式会社の管理環境下において、測定した一測定値であり、製品の特性を保証する値ではありません。
また、いずれの値も貴社における試験及び検証を不要にするものではありません。

ノルシールV770シリーズの一般物性

ノルシールは耐久性に優れたポリ塩化ビニルを主成分とし、独立気泡構造を持つ発泡体の片面にアクリル系粘着剤がコーティングされ、非粘着面側には相手材への密着性･追従性に優れる平滑なスキン層を有する高機能定型発泡シール材です。
このノルシールの基材は低圧縮より空気･水･湿分･熱･埃･光等に対するシール性に極めて優れ、離型紙は柔軟な発泡品を貼る際に、伸び防止のガイドの役割を併せ持ち、作業性にも優れた特徴を有しております。
ノルシール V770 シリーズの基材は難燃仕様の低密度発泡体です。この基材は圧縮特性と止水性のバランスに優れた特性を有しております。

注）上記数値は改造会社：サンゴバン株式会社の管理環境下において、測定した一測定値であり、製品の特性を保証する値ではありません。
また、いずれの値も貴社における試験及び検証を不要にするものではありません。

ノルシールV780シリーズの一般物性

ノルシールは耐久性に優れたポリ塩化ビニルを主成分とし、独立気泡構造を持つ発泡体の片面にアクリル系粘着剤がコーティングされ、非粘着面側には相手材への密着性･追従性に優れる平滑なスキン層を有する高機能定型発泡シール材です。ノルシールの基材は低圧縮より空気･水･湿分･熱･埃･光等に対するシール性に極めて優れ、離型紙は柔軟な発泡品を貼る際に、伸び防止のガイドの役割を併せ持ち、作業性にも優れた特徴を有しております。
ノルシール V780 シリーズの基材は難燃仕様の中密度の発泡体です。この基材は、低圧縮より高い止水性能を発揮します。

注）上記数値は改造会社：サンゴバン株式会社の管理環境下において、測定した一測定値であり、製品の特性を保証する値ではありません。
また、いずれの値も貴社における試験及び検証を不要にするものではありません。

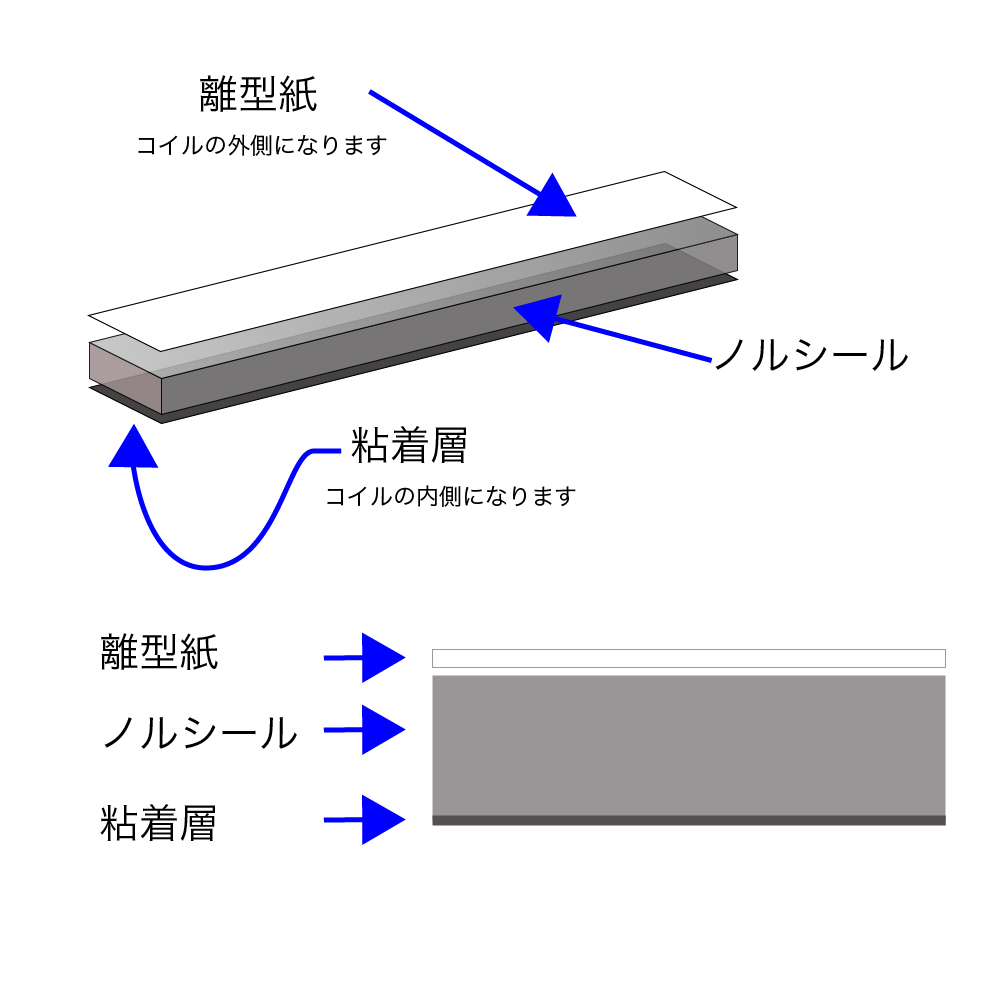

ノルシールPVCの構造

ノルシールの２次加工、打ち抜き、断裁加工も対応可能です。

また、ユーザー様の取り扱いしやすい巾のコイル状で、出荷することができます。（ロットにおいては、共ショウの営業担当にご相談ください。）

さらに、ノルシール剥離紙に関する説明は、こちらのページにて説明しております。

ブログ：ノルシール剥離紙の秘密

製品写真

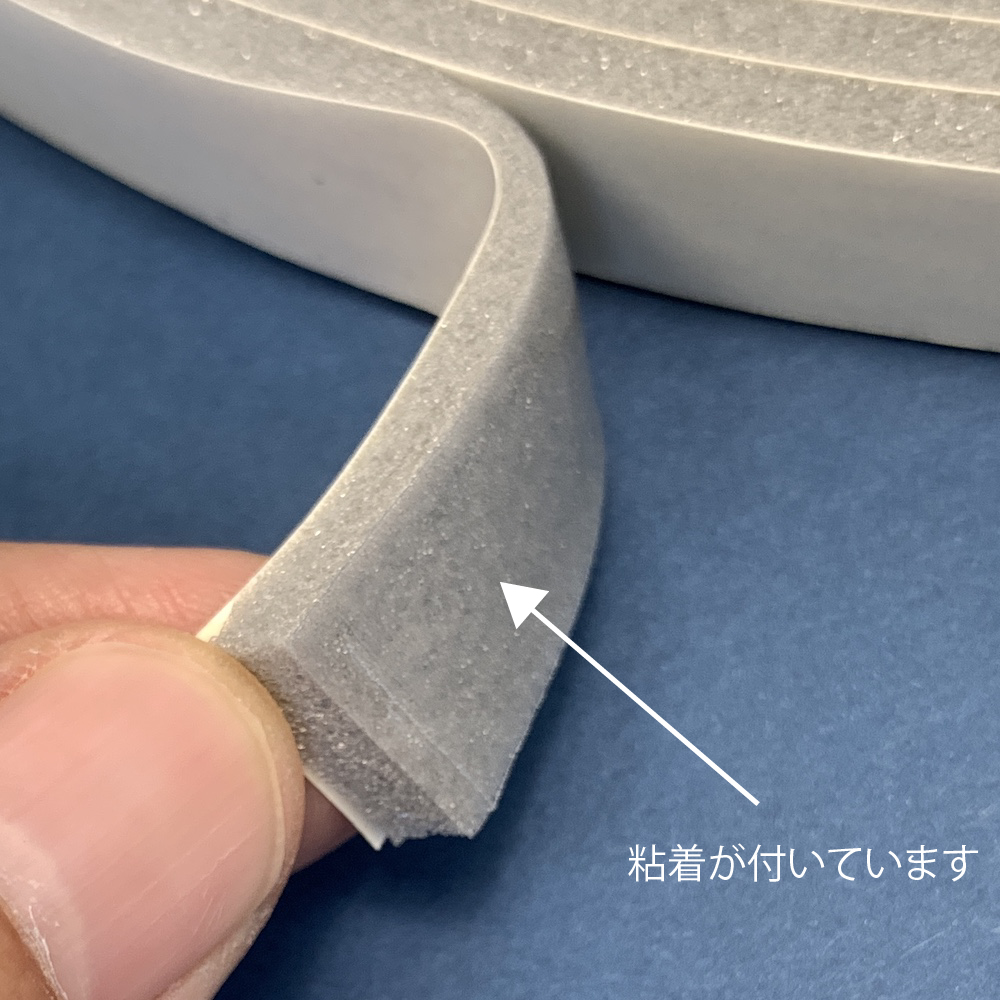

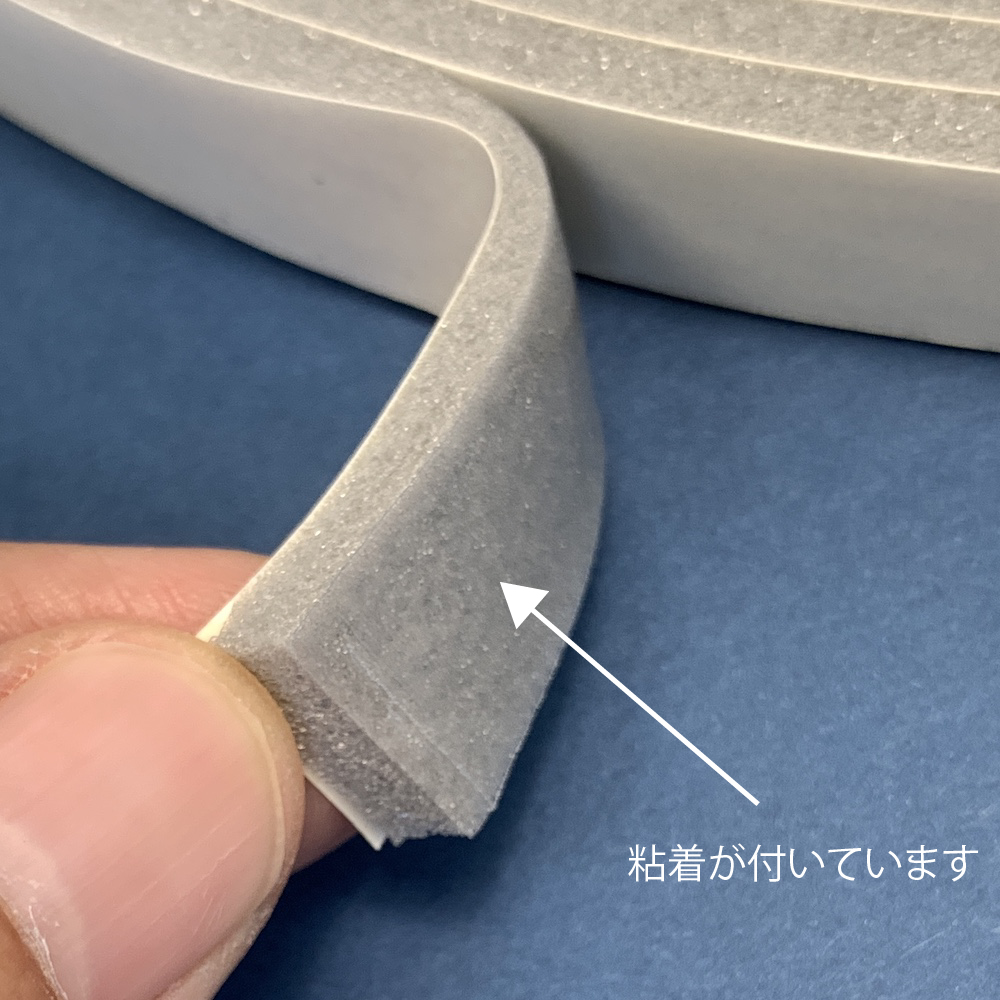

ノルシールPVCV736   15mm幅

ノルシール　V756  15mm幅

V7324 (19.4mm厚)

非常にしなやかな追随性で、被着面にフィットします。

V782  (1.6mm厚) 　シート

打ち抜き加工や、狭い隙間に対応しやすい製品です。

ノルシールの加工製品

また、ハーフカットなどにも対応しておりますので、お気軽にご相談ください。

ノルシール PU(NORSEAL POLYURETHANE）

 NORSEAL ポリウレタン CW90

 NORSEAL ポリウレタン PF

 NORSEAL  ポリウレタン FS1000

ポリウレタンを主成分とした半独立（半連続）気泡の構造を持つ発泡体です。ノルシールPVCと同様に被着体に対し、平滑性の高いスキン層を有していることから、密着性、追従性が優れる高機能定型発泡シール材です。また、ノルシールPVC同様に低い圧縮率の場合でも優れたシール性能を発揮します。低い圧縮率で効果を発揮することから、面積の広い部位にも反発力を低くして使用することができるシール材です。高温での圧縮永久歪みが低いことから、復元性に優れ、長期間のシール性を保持しやすい材料です。

ノルシール PU(NORSEAL POLYURETHANE）の特徴

• 平滑性の高いスキン層を有しているため、密着性、追従性に優れる。
• 低い圧縮応力時におけるシール性を保有するために、広い面積、長い部位での使用に適しています。
• 高い復元性を維持することができるために、開閉時におけるパッキン（シール）性能の低下がしにくい。
• また高温での圧縮永久歪みが低いために、復元性が高く、長期間シール材として使用しやすい。

ノルシール PU　製品規格表

ノルシール EX(NORSEAL EXTRUSION)

ノルシール EX　P-4203

押出発泡製法のシール材です。口金を用いた成型であるために、使用用途に合わせて、設計応じた形状に生産することが可能です。また、全面にスキン層を有していることから、高いシール性を保持し、シール材内部に表面から侵入することがありません。丸形、四角、三角などの規格品もラインナップしています。非常に効率的な生産方法を確立しているため、一般的な押出ゴム、押出ゴムスポンジ製品に比べ、非常に効率的なコストパフォーマンスに優れています。P-3000シリーズ：発泡した軟質PVC（ポリ塩化ビニル）を基材。P-4000シリーズ：発泡した熱可塑性エラストマーを基材。耐熱性、耐候性、耐薬品性に優れています。BCFシリーズ：P-3000シリーズにブチルゴム製の粘着剤を全面に塗布した製品。ダレ・伸びを防止し、粘着性が高いために非常に優れたシール性を発揮するとともに、芯材が製品の軽量化を行うことができます。

ノルシール EX(NORSEAL EXTRUSIONの特徴

• 用途に合わせた異形形状での製造が可能
• 定尺加工も可能（通常はボビン巻）
• 押出成形と同時に粘着テープ加工も可能なため、高いコストパフォーマンスがあります
• 軟質PVC（ポリ塩化ビニル）と熱可塑性エラストマーを選択することが可能
• 無駄の少ない長尺にて出荷可能
• 表面にスキン層を有しているために、シール材内部に水分の侵入がありません

P-3000シリーズ（製品規格表）

P-４000シリーズ（基材：熱可塑性エラストマー）

詳しく記載されたページはこちら

P-４000シリーズ（基材：熱可塑性エラストマー）製品規格表

※一部抜粋
ページ下に形状を掲載しています。また、定尺で裁断加工して出荷することも可能です。

製品規格BCFシリーズ（基材：PVC+ブチルコーティング）

（旧製品名：ノルタック）

P-3000シリーズにブチルゴム製の粘着剤を全面に塗布した製品。ダレ・伸びを防止し、非常に優れた防水シール性を発揮するとともに、芯材が製品の軽量化を行うことができます。

K5A20シリーズ製品規格表

K3B16シリーズ製品規格表

注1）K3B16-2 は受注生産です。受注ロット、納期等は、担当営業にお問い合わせください
注2）上記品番の他にも、寸法、形状等ご希望の場合は、担当営業にお問い合わせください
（ケース入り数と形状を記入）

ノルシール シリコーン(NORSEAL SILICONE)

NORSEAL Silicon F12

NORSEAL Silicon R10470M

発泡したシリコーンを基材としたシール材です。他の材料と比べ、高い耐熱性、耐寒性、耐薬品性を有していることから、特殊な条件下で使用することができます。厚みのバリエーションが多いのも特徴です。

ノルシール シリコーン(NORSEAL SILICONE)の特徴

• 耐薬品性が高いことから、様々な環境下に対して使用しやすくなります。
• 耐熱性、耐寒性があることから、幅広い温度環境下での使用が可能となります。
• 厚みのバリエーションが多いことから、使用部位への使用範囲が広がります。

ノルシール シリコーン(NORSEAL SILICONE)規格表

ノルシールEP

合成ゴムEPDMのシール材です。EPDMの特徴を活かし、耐候性、耐熱性に対して非常に優れています。半連続気泡であることから、柔軟性を有しているために、目地材として低荷重での圧縮で優れた追従性を発揮します。現場でのゴミの削減と剝がす手間を省いた剥離紙を使わない粘着付きセパレーターレスタイプ「EP9000NS」、「EP11000NS」があります。連続ラインでの使用、継ぎ目のない設計仕様に対して、長尺タイプ（ボビン巻き）での提供も可能です。

ノルシールEPの特徴

• 耐熱性、耐候性があるために、耐薬品性が高いことから、様々な環境下に対して使用しやすくなります。
• 耐熱性、耐寒性があることから、幅広い温度環境下での使用が可能となります。

EP9000シリーズ

半独立気泡の汎用グレード。粘着付、粘着無ともに販売可。ロール品ではなく、シート品でも販売しております。

EP9000シリーズ製品規格表

EP11000シリーズ

止水性をアップさせたグレード。

EP11000シリーズ製品規格表

EP11000Gシリーズ（グレー）

EP11000Gシリーズ製品規格表

EP11000Wシリーズ（ホワイト）

EP11000Wシリーズ（ホワイト）製品規格表

EPNSシリーズ（ブラック）

EP9000シリーズ、EP11000シリーズのセパレーターレスタイプ。セパレーターレスであることにより、ゴミが削減でき、また作業性も大幅にアップします。グレー、ホワイトも可能です。

EP9000NSシリーズ製品規格表

EP11000NSシリーズ製品規格表

厚み3.0mmは、10m巻の場合は最小スリット幅5mm、15m巻の場合は最小スリット幅15mmとなります。
厚み5.0mmは、10m巻の場合は最小スリット幅8mm、15m巻の場合は最小スリット幅15mmとなります。
厚み10.0mmは、最小スリット幅10mm、15.0mmは最小スリット幅15mmとなります。

EPシリーズボビン巻（ブラック / グレー / ホワイト）

連続生産に適したボビン巻にすることも可能です。

高いシール性を持つノルシールは、状況に応じて適切な材料を選ぶことができます。長尺製品も多く、粘着加工を施しているので、軽量で扱いやすいシール材です。幅が広い製品はスリットして出荷いたします。
